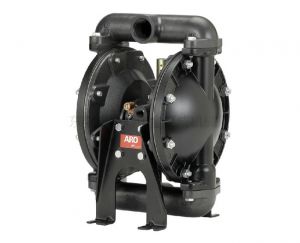

ABS气动隔膜泵
ABS气动隔膜泵是采用压缩空气为动力源，流量可调节，气、液部分积木式设计，气
、液两者完全分离。无泄露和润滑等问题，达到防爆要求。
特性：1.气压室免润滑，采用陶瓷气阀，耐磨性高
2.气压室经阳极处理，并用环氧树脂被覆，耐腐蚀性佳，适合高污染场合使用。
3.外拆式空气阀组，易保养，易拆解。
4.中心轴为不锈钢材质，耐腐蚀。
5.铝合金材质皆有阳极处理
6.低压、慢速运行，绝不卡机。
7.特殊材质球阀，制作精良，自吸能力强。
口径：1/4” 、3/8” 、1/2”、3/4”、1”、1 1/2”、2”、3”
应用行业：自动化工业、家具业、污水处理业、航空业、采矿业、造船业、饮料业、
公营事业、公共事业、食品业、油漆业、纺织业、陶瓷业、电镀业、化工业、制药业、
地毯业、建筑业、木桨/纸/包装业、化妆品业、精炼业等。
QGB型气动隔膜泵技术参数表格：
| 型号公制 (mm) | 英制(英寸) | 流量 (m3/h) | 扬程 (m) | 出口压力 (Mpa) | 吸程 (m) | 介质比量 | 最大允许通过颗粒直径(mm) | 最大气供压力 (Kgf/cm) | 最大空气消耗量 (m/min) | 噪声 (db) |
| QGB-15 | 1/2" | 0-1.5 | 0-55 | 0.6 | 5 | ≤1.5 | 1.5 | 8 | 0.3 | ≤60 |
| QGB-20 | 3/4" | 0-2 | 0-55 | 0.6 | 5 | ≤1.5 | 1.5 | 8 | 0.3 | ≤60 |
| QGB-25 | 1" | 0-3.5 | 0-60 | 0.8 | 7 | ≤1.5 | 4 | 8 | 0.6 | ≤60 |
| QGB-40 | 1.5" | 0-12 | 0-60 | 0.8 | 7 | ≤1.5 | 8 | 8 | 0.6 | ≤60 |
| QGB-50 | 2" | 0-18 | 0-60 | 0.8 | 7 | ≤1.5 | 8 | 8 | 0.9 | ≤60 |
安装尺寸示意
| 型号 | A | B | C | D | E | F | G | H | I | J |
| QGB-15 | 150 | 225 | 270 | 200 | 155 | 180 | 43 | 80 | 155 | 1/4G |
| QGB-25 | 202 | 216 | 318 | 294 | 195 | 186 | 32 | 102 | 166 | 1/4G |
| QGB-40 | 292 | 333 | 467 | 406 | 324 | 298 | 123 | 229 | 198 | 1/2G |
| QGB-50 | 300 | 340 | 474 | 398 | 324 | 298 | 130 | 229 | 198 | 1/2G |
